Derin oluk topu yatağı nedir

2023,09,21

Derin oluk top yatağı
Derin oluk bilyalı rulmanlar ayrılamayan yataklardır. Bu tür bir yatak, basit yapının avantajlarına sahiptir, çalışma sırasında düzenli bakıma gerek yoktur ve nispeten ucuzdur. Yüksek hızlı çalışma koşullarında kullanım için uygun son derece yaygın olarak kullanılan bir radyal yataktır.
Tek sıra derin oluk bilyalı yatakların iç ve dış halkaları derin oluk yarış yollarına sahiptir. Derin oluk yarış yolu, yarış yolu ve çelik top arasındaki mükemmel uyum ile birleştiğinde, bu tür yatağın hem radyal yüklere hem de belirli çift yönlü eksenel yüklere dayanmasına izin verir. Yatağın radyal boşluğu uygun şekilde arttığında, eksenel yüklere dayanma yeteneği arttırılır, bu da bazen yüksek hızlı açısal temas top rulmanlarını değiştirmek için kullanılabilir.
Kapalı yatak
Derin oluk bilyalı rulmanlar çeşitli yapısal formlarda gelir. Evrensel açık rulmanlara ek olarak, müşterilere tek taraflı toz kapakları, çift taraflı toz kapakları, tek taraflı sızdırmazlık halkaları ve çift taraflı sızdırmazlık halkaları ile kapalı yapı yatakları sağlayabiliriz.
Sızdırmazlık halkası temas türüne ve temas formuna göre temassız tipe (düşük sürtünme) bölünür. Çift taraflı sızdırmazlık halkaları olan rulmanlar, fabrikadan ayrılmadan önce yağlama gresi ile doldurulur. Yağlama gresi doldurma miktarı genellikle yatak içindeki etkili alanın% 25 ila% 35'idir. Müşterilerin özel gereksinimleri varsa, diğer yağlama gresi türleri de doldurulabilir veya doldurma miktarı ayarlanabilir.
Her iki tarafta sızdırmazlık halkaları olan rulmanları takarken, 80 ℃ üzerinde temizlenmemeli veya ısıtılmamalıdır (yağ ısıtmasına izin verilmez). Aksi takdirde, rulmanlara zarar vermek veya yağlama gresinin bozulmasına veya kaybına neden olmak kolaydır. Sızdırmazlık halkaları olan rulmanlar, beklenen çalışma performanslarını -30 ℃ ila+100 ℃ ortam sıcaklığı aralığında koruyabilir.
Sızdırmazlık halkası ve yatak iç halkası arasındaki sürtünme nedeniyle temaslı kapalı yataklar, çalışma sırasında temassız sızdırmaz rulmanlara kıyasla daha yüksek bir çalışma sıcaklığına sahiptir. Bu nedenle, orta ve düşük hızlı koşullar altında çalışmak için uygundurlar.

Dış halkada durma olukları olan rulmanlar
Bir durma halkası kullanılarak konumlandırılabilen ve kurulum sırasında rulman koltuğuna kolayca sabitlenebilen, dış halkada bir durma oluklu derin bir oluk bilyalı yatağı. Bu nedenle, eksenel kurulum konumu sınırlı olduğunda, seçime öncelik verilmelidir.
Yatak kullanımının farklı özelliklerine göre, yukarıda belirtilen toz kapakları, sızdırmazlık halkaları, durma olukları vb. İçin çeşitli kombinasyon tasarımları da uygulanabilir ve müşterilere sağlanabilir.
Düşük gürültü yatağı
Müşterilerin düşük gürültü veya (düşük titreşim) rulmanları için özel gereksinimlerini karşılamak için, müşterilere farklı titreşim değer gruplarının derin oluk bilyalı rulmanları sağlanabilir. Titreşim değeri grubunun sembolü, rulmanın temel kodundan sonra post kodunda belirtilir. İçerik, bölümde sunulan bu örneğin taşıma kodunda ayrıntılı olarak açıklanmıştır.
Müşterilere yalıtımlı derin oluk bilyalı yatakları, seramik derin oluk bilyalı yatakları, paslanmaz çelik derin oluk rulmanları ve tam yüklü derin oluk bilyalı rulmanları gibi diğer derin oluk bilyalı rulman formlarını sağlayabiliriz. Bununla birlikte, çok sayıda yapı nedeniyle, bu örnekte tek tek listelenemezler. Müşteriler buna ihtiyaç duyarsa, teknik departmana danışabilirler.
Ayrıca, müşterilerin kişiselleştirilmiş gereksinimlerini karşılayan diğer derin oluk bilyalı rulmanları tasarlayabilir ve üretebiliriz.
Kulp
Derin oluk bilyalı yatak kafesleri çoğunlukla çelik plaka damgalı dalga şeklindeki kafeslerin yanı sıra araç yapımı çelik veya pirinç katı kafeslerin yanı sıra cam elyaf takviyeli naylon 66 gibi mühendislik plastik kafesleridir. Post kodunda farklı malzeme tutucular belirtilmiştir. İçerik, bu örneğin "Rulman Malzemeleri" bölümünde detaylandırılmıştır.
Eksenel yük taşıma kapasitesi
Derin bir oluk bilyalı rulmanının saf eksenel yüke dayanması gerekiyorsa, genel olarak, taşıdığı saf eksenel yüke
Yük 0,5co'yu aşmamalıdır. Küçük rulmanlar (iç çapı yaklaşık 12mm ile) ve ışık serisi rulmanları (çap serisi 8, 9, 0 ve 1) 0.25co eşdeğerini aşan eksenel yüklere dayanmamalıdır. Aşırı eksenel yük, rulmanların ömrünü önemli ölçüde azaltabilir.
Minimum yük
Yatağın iyi çalışmasını sağlamak için, derin oluk bilyalı rulmanlar, özellikle yüksek hızlarda, yüksek hızlanma veya yük yönünde sık değişikliklere sahip koşullar altında çalışırken belirli bir miktarda minimum yük uygulamalıdır. Bu çalışma koşulları nedeniyle, top ve kafes arasındaki atalet kuvvetinin yanı sıra yağlayıcı içindeki sürtünme, yatağın yuvarlanma ve dönen doğruluğu üzerinde olumsuz bir etkiye sahip olacak ve top arasında zararlı kayma hareketi olabilir. ve rulmana zararlı olan yarış yolu.

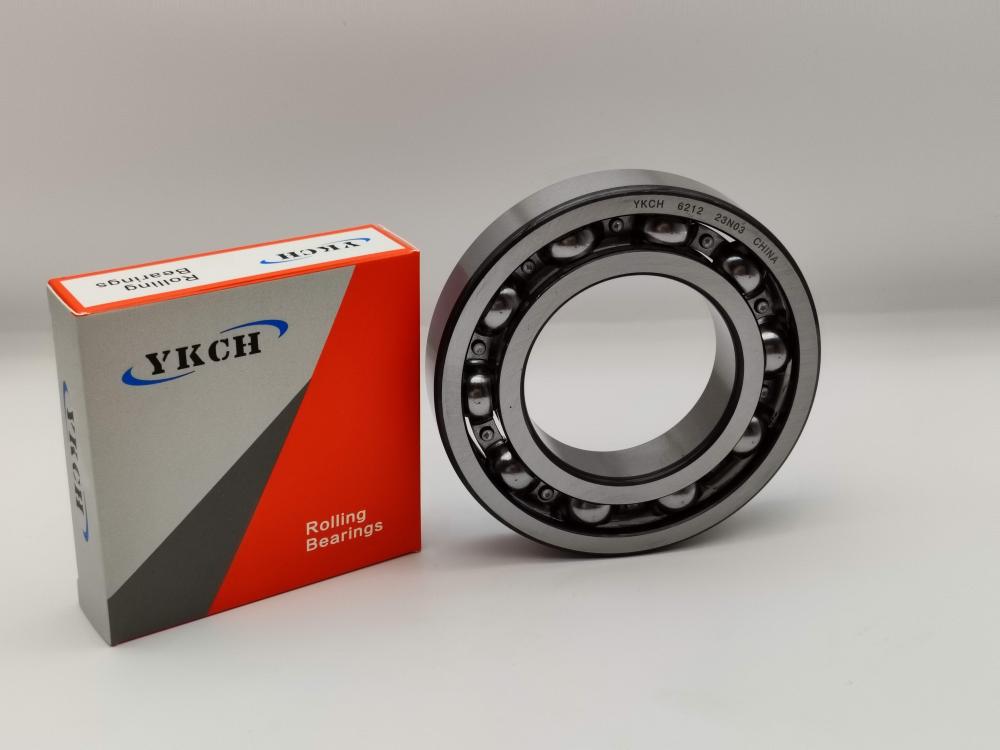

6212

Boyutlar, toleranslar, boşluklar
Standart derin oluk bilyalı rulmanların dış boyutları, GB/T273.3 "Yuvarlanan yataklarda radyal rulmanların dış boyutları için genel plan" ve GB/T276 "Haddeleme yataklarındaki derin oluk bilyalı yatakların dış boyutları" hükümlerine uygundur.
Standart derin oluk bilyalı rulmanların toleransları, GB/T307.1 "yuvarlanma rulmanları ve radyal rulmanlar için toleranslar" hükümlerine uygundur.
Standart derin oluk bilyalı rulmanlarının klerensi, GB/T4604 "yuvarlanma rulmanlarının radyal temizlenmesi" hükümlerine uygundur.
Standart derin oluk bilyalı rulmanların boyutsal tolerans seviyesi genellikle PO seviyesidir (sıradan seviye) ve boşluk 0 grup (temel grup) olarak üretilir. Müşterilerin boyutlar, toleranslar ve açıklık (standart dışı dahil) için başka özel gereksinimleri varsa, karşılık gelen ürünler sağlanabilir.
eşdeğer dinamik yük
Derin oluk bilyalı rulmanların eşdeğer dinamik yükü, sadece yatak tarafından verilen eksenel yükün temel nominal statik yüke oranı ile ilgili değildir. Ayrıca, farklı radyal boşluklar, radyal boşluk arttıkça ve eksenel taşıma kapasitesi de arttıkça eşdeğer dinamik yük üzerinde de bir etkiye sahip olabilir.

Yatak düşük sıcaklıklarda başladığında veya yağlayıcı kuru olduğunda, daha büyük bir minimum yük gerekebilir. Genellikle, rulman desteğinin ağırlığı, rulman tarafından verilen yük ile birleştirildiğinde, gerekli minimum yükü aşar. Minimum yüke henüz ulaşılmamışsa, bu tür bir yatak, minimum yük gereksinimlerini karşılamak için ek radyal yük uygulamalıdır.

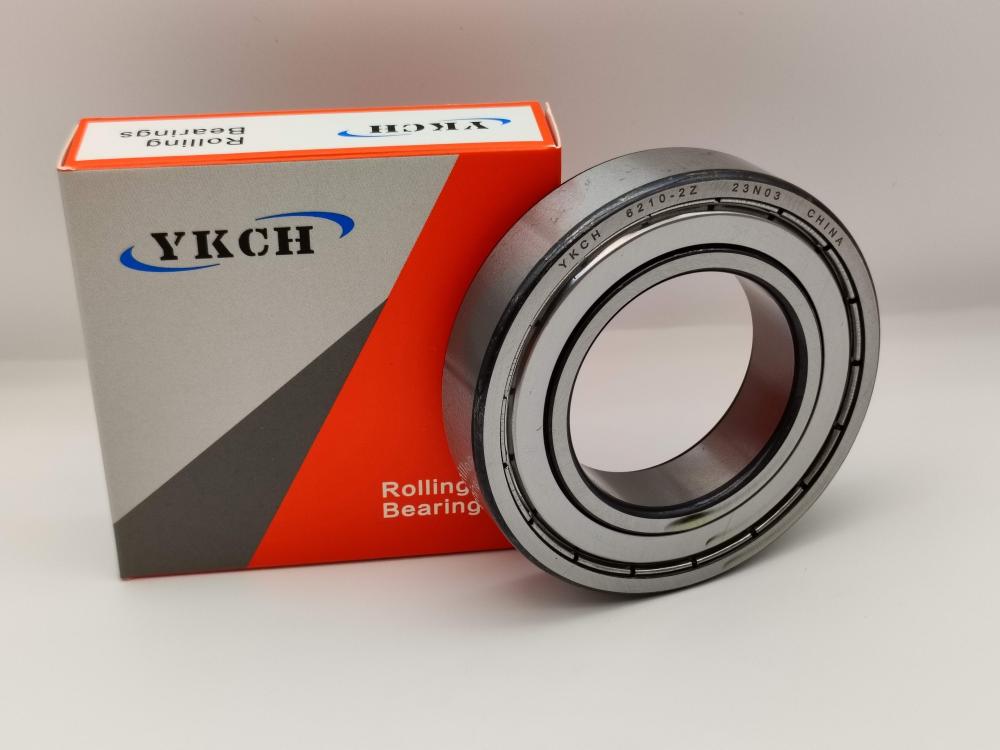

6210 2z 1
